Стабильность радиочастотной системы формируется не только характеристиками кабеля или уровнем выходной мощности передатчика. ВЧ разъемы — это стратегические точки тракта, где определяется качество согласования, уровень потерь и электромагнитная совместимость системы. Именно на границе соединений чаще всего возникают отражения, микрозазоры и паразитные эффекты, которые незаметны визуально, но критичны для работы линии на высоких частотах.

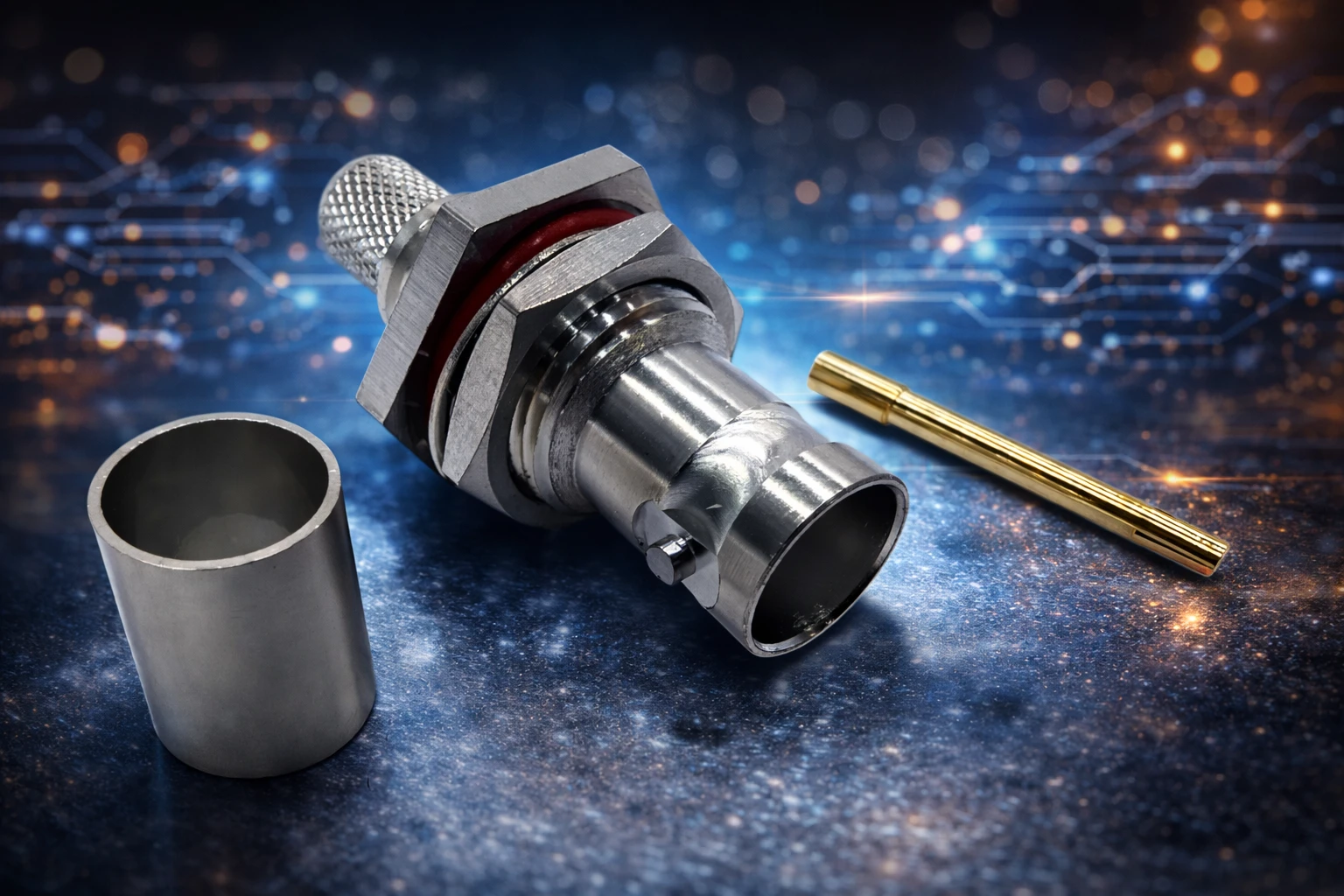

Классификация: от частоты до конструкции
Современные ВЧ разъемы различаются по нескольким ключевым параметрам. Первый и главный — рабочий частотный диапазон. Для задач до 1 ГГц применяются базовые RF-интерфейсы, тогда как в СВЧ-системах используются решения, рассчитанные на 6, 18 и более ГГц. С ростом частоты требования к геометрической точности и качеству контакта становятся значительно жестче.
По типу соединения разъемы делятся на:
- резьбовые (например, SMA, N-тип), обеспечивающие надежную фиксацию и стабильные параметры;
- байонетные (BNC), удобные при частом подключении;
- push-on интерфейсы, востребованные в компактных модулях и телеком-оборудовании.
Отдельного внимания заслуживает волновое сопротивление. Стандарт 50 Ом применяется в радиосвязи, измерительных комплексах и промышленной электронике, тогда как 75 Ом характерен для телевизионных и видеосистем. Несоответствие сопротивлений приводит к отражению сигнала и росту КСВ, что особенно критично в СВЧ-диапазоне.
Также важен способ монтажа: обжимные, паяемые, компрессионные и панельные исполнения подбираются с учётом типа кабеля и условий эксплуатации.
Монтаж как фактор качества
Даже самый качественный разъем теряет свои характеристики при нарушении технологии установки. Радиочастотный тракт чувствителен к долям миллиметра: неправильная зачистка кабеля или повреждение экрана способно изменить параметры согласования.
Ключевые требования к монтажу:
- точная подготовка кабеля по спецификации производителя;
- использование калиброванного обжимного инструмента;
- контроль усилия затяжки резьбовых соединений;
- сохранение целостности экранирующей оплетки.
Типичные ошибки — неполный обжим, перекос центрального контакта или избыточная пайка — проявляются в виде нестабильного сигнала и роста потерь. В лабораторных и измерительных системах это напрямую отражается на точности данных.
Критерии выбора: практический подход
Выбор ВЧ разъема не сводится к совпадению типа интерфейса. Важно учитывать совокупность факторов:
- рабочий диапазон частот и допустимый уровень мощности;
- соответствие волновому сопротивлению линии;
- совместимость с конкретным типом кабеля;
- механические нагрузки и вибрации;
- климатические условия — влажность, перепады температур, УФ-излучение;
- предполагаемое количество циклов подключения.
Для уличных систем предпочтительны модели с повышенной герметичностью и антикоррозийным покрытием. В мобильных комплексах приоритетом становится виброустойчивость. В измерительной технике — минимальный КСВ и высокая повторяемость параметров.
Заключение
В высокочастотных системах соединительный интерфейс является частью электрической модели тракта, а не просто механическим элементом. Их конструкция и корректный монтаж напрямую влияют на энергетический баланс системы, точность измерений и долговечность оборудования. Профессиональный подход к выбору соединительных решений позволяет сохранить стабильность сигнала и обеспечить предсказуемость характеристик в условиях возрастающих частот и требований к качеству передачи.
